电泳漆漆膜消音特性检测试验
时间：2021-12-10
01、试验目的及应用范围
本试验适用于在样品试验和系列试验条件下，模拟漆膜外观正常的防锈涂层和构件的摩擦产生的噪音试验。
试验目的是在摩擦力作用下检验和评估涂料防噪音性能、或防噪音能力。
02、试验方法
样板预处理 ：在试验开始之前，批量电泳中的样板涂层应按标准要求制备，并在温度（23±2）℃、相对湿度（50±5）%RH 条件下养护静置 24 小时。
03、实验准备：
1、涂层试样的准备：
如果没有其他标准要求，涂层试样的底板应用冷轧钢板制成，尺寸为长 190mm，宽为 105mm，厚度 0.7-1.0mm，它必须平整光滑，并按 HG/T 3334-2012 制作，涂料的涂覆方法和涂层厚度应根据相应的规范选用，涂层厚度需进行测量。
2、试验设备的校验：
试验器材：高低温试验冲击试验箱、声级器、电子天平、磁力膜厚仪、数码相机、秒表 、密封袋。
试验器材的校验：在进行涂层养护后，将高低温试验冲击试验箱打开，并根据标准 GB/T 2423.1-2008 将温度设置在-35℃，湿度保持在 50%RH，确保待测试板暴露在此温度保持不变。观察从室温下降至设置温度的时间记录。
试验说明
1. 从批量样板中，选取外观无异常的涂层样板，使用麦考特 G6 磁力膜厚仪，测量其膜厚并选取9块膜厚在（15-20）μm 的涂层样板，记录并粘贴标签纸，平行测定的3块膜厚一致的作为一组进行噪音测试。
2. 测试前，模仿座椅工艺将专用发泡棉切割成 80*80*50mm 的块状放置在待测样板上，且发泡棉测试面正对着样板测试面。将两者同时密封在可抽真空的密封袋中，投入已降温至标准条件下-35℃的高低温箱中（需佩戴防冻手套），连续测试 24h 不中断；
3. 噪音测试隔音室的准备：室内温度为20-25℃，湿度为（50±5）%RH。针对隔音房间进行空白噪音测试，将数码相机固定在测试区域，保证可拍摄到声级器的显示屏，记录其数据 。为减小其他噪音带来的数据误差，除测试人员以外，禁止其他无关人员出入。
4. 待测样板及发泡棉冷冻24h后，将其取出进行测试（需佩戴防冻手套）。取出待测样片后，应及时关闭高低温箱门，以确保高低温箱内剩余样板的温度能够保持。第一时间将样板带入隔音室进行测试。
5. 开始测试时取裁剪好的专用发泡棉，使用拇指、中指、食指攥紧发泡棉，利用事先在电子天平模拟好的约 1000-2000g 大小力量，使发泡棉与待测样品涂层表面进行摩擦作用。若拿出的待测样品涂层表面会因温差的关系造成少量的凝霜，可待凝霜开始液态化类似水迹时开始进行擦拭，擦拭时发泡棉沿样板表面移动（通常与油漆接触的泡沫表面）。在沿板面擦动保持往前方移动方向的同时执行快速左右旋转的手势，过程中尝试不同的速度梯度，及施加不同的压力，借此观察声级器上面显示的噪音分贝数值变化。重复此测试直到当板面和发泡棉温度处于室温时，表面水珠挥发干燥后停止测试。（注意：摩擦力较大，测试前需固定待测样品）
6. 评价至少由三个测试者根据视频数据及声音表现进行评价，参与评价人员遵循奇数原则。根据涂层在发泡棉摩擦下产生的声音效果和大小来判定等级。
04、评价

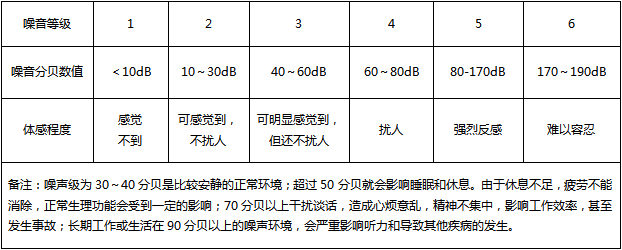

1、噪声数值评判标准

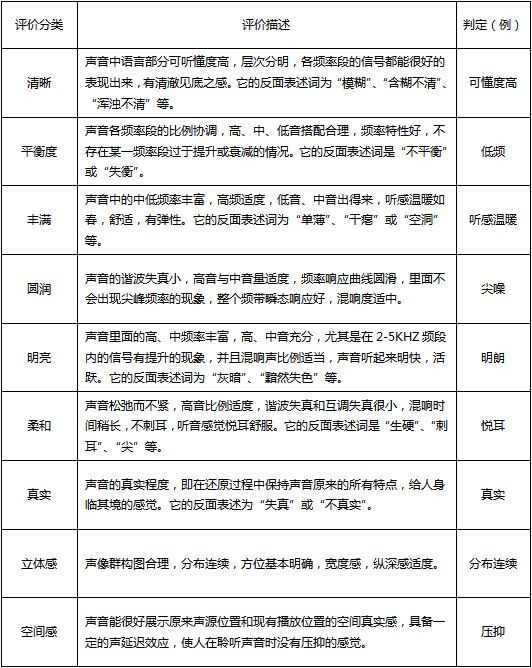

2、声音种类评判标准
本文作者：
浩力森应用工程中心 陆巧珍
引用标准：
1. 金属涂层制备 HG/T 3334-2012
2. 膜厚测试 GB/T 13452.2-2008
3. 低温试验 GB/T 2423.1-2008
产品与市场
联系我们
上海市嘉定区南翔镇沪宜公路1185号高科商务中心15楼
brand@haolisen.com
021-39199000
投诉方式: 18260556793 tousu@hls-nt.com
©2015 HAOLISEN 浩力森
沪公网安备 31011402009577号
