电泳槽主循环泵的设计要求

时间：2022-01-07

随着电泳漆的普及，电泳涂装线纷纷立杆而起，但在众多的电泳漆设备供应中，技术专业、经验丰富的供应商往往造价较高，刚入行不久的设备商以低价位介入，因为不够专业，往往在很多细节上的设计存在缺陷，电泳线设备工艺决定着漆膜的品质，若先天不足则日后很难弥补，故必须引起重视。

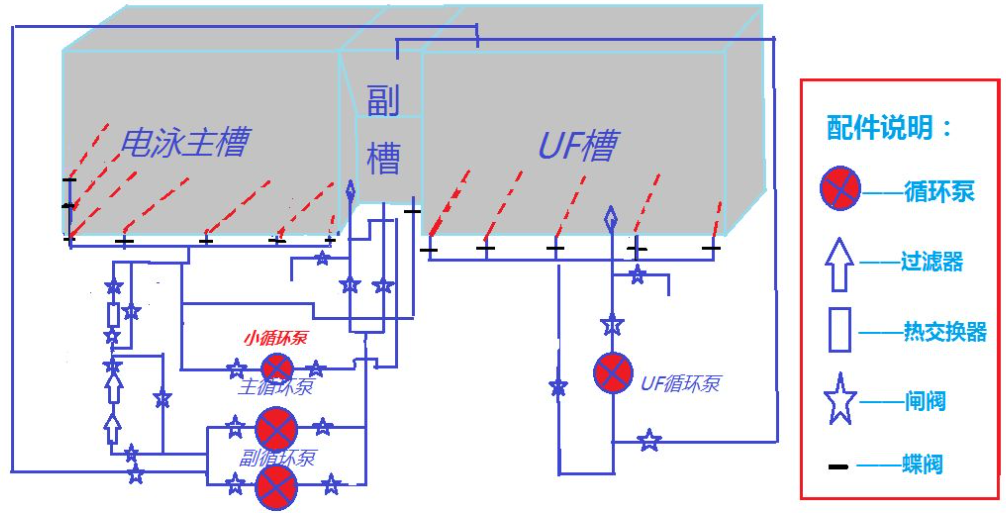

主循环系统主要由泵、阀、过滤器、管道、喷嘴等组成。为了保持槽液均匀防止沉淀，电泳槽必须设主循环系统且泵应24h不停运转，如果故障停止需立刻维修，停止时间不应超过2h，防止槽液沉淀造成管道堵塞及涂膜不良。

电泳槽液的流动方向与工件运行的方向是一致的。电泳液的流速一般为工件运行速度的2~4倍；液面流速不小于0.2m/s；槽底流速不小于0.4m/s；循环管道的液体流速均应保持在0.4m/s以上，方可防止电泳液固体分在管道内沉淀，这对循环泵的大小及数量的选择有着严格的要求。

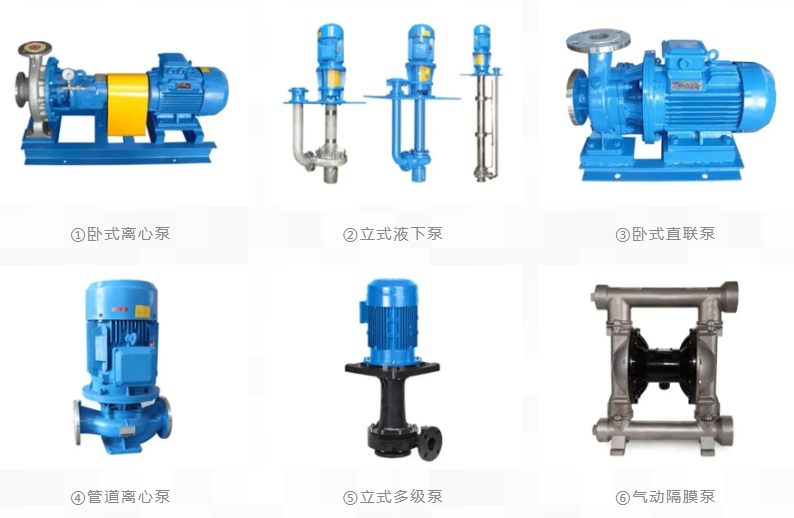

循环泵的种类

在电泳槽液循环系统中，一般采用卧式或立式离心泵。分体卧式要求采用双机械封闭需增加液封设备。通常采用洁净的超滤液或去离子水液封 ,压力为3~5kgf/cm，泵的旋转速1450-1470r/min为宜。立式泵通常安装在副槽上，泵吸口要伸至距槽底不小于1.5倍管径处，以尽量减少涡流，以及在清理槽体时能最大限度抽空槽液。所有泵都应装有防止杂质颗粒损坏叶轮及泵壳的保护装置。立式泵要配有安装在泵头(吸口)的双层可拆卸的钢网，并涂以绝缘涂层。

为什么不使用转速高的循环泵？

① 转速高会引起泵内槽液局部温度过高，长期运行导致涂料树脂容易老化，树脂中的不同化学组分发生相分离而析出，槽液电压降低，漆膜成膜异常，出现起泡或缩孔等问题，同时漆膜的物理和化学性能明显降低。

② 转速高剪切力变大，高剪切力容易导致涂料乳胶粒子发生破乳，无机颜填料组分从有机树脂组分中剥离和析出，长期运行槽液易发生沉淀，漆膜易出现颗粒。

浩力森应用工程中心李山海
