实验室漆膜附着力的测试方法对比-涂装应用-浩力森涂料（上海）有限公司

媒体中心

news Center

媒体中心 > 实验室漆膜附着力的测试方法对比

实验室漆膜附着力的测试方法对比

时间：2023-02-27

漆膜附着力是考核漆膜性能好坏的重要指标之一，是指漆膜与被涂物体表面之间通过物理或化学作用相互黏结的能力，是一种界面作用力，包括涂层与基体表面的黏附力及涂层本身的内聚力。只有当漆膜具有了一定的附着力，才能牢牢地附着在被涂物体表面，发挥涂料所具有的装饰性和保护作用。

涂层附着力测试方法：

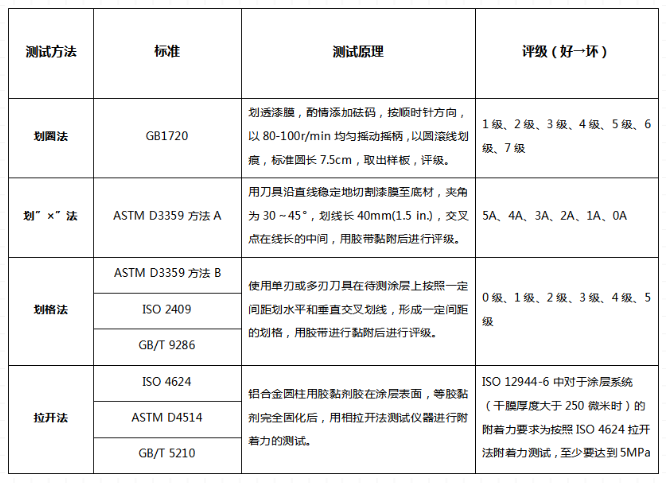

涂层附着力的检测方法主要有划圈法、划格法、划“×”法和拉开法。不同的检测方法，相应的标准见下表。其中划圈法和拉开法不适用于涂装现场的涂膜附着力检查，只适合于实验室内涂膜性能的检测。

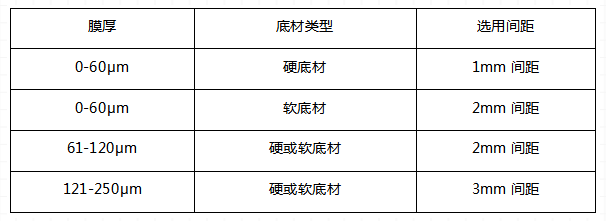

在划格法测试中，在选择划格间距时是根据漆膜的厚度以及底材的软硬程度，详细下表：

根据上表，结合电泳涂层及面漆复合涂层膜厚特性进行选择，电泳漆的膜厚大致在10μm-40μm，在实验室中常用于划格法1mm间距；而面漆的膜厚通常在60μm-120μm，实验室中常用于划格法2mm间距。

涂层附着力受影响因素：

附着力受金属基材、涂料品质、施工工艺、涂装过程管控等综合作用影响。其中，不同基材的附着力底漆与不锈钢、铝材等基材附着力较差，与冷轧铁件或抛丸铸铁件等具有良好的附着力。

附着力因面漆种类差异性而明显不同：

单组分的丙烯酸面漆附着力较差；

双组分的聚氨酯面漆附着力较好；

同时其附着力受烘烤温度影响较大，面漆烘烤温度过低或过高可能都会导致面漆涂层与底漆之间的层间附着力不好。

本文作者：浩力森应用工程中心王惠影
